February 4, 2020 In Updates

Daftar Harga Schneider 1 Feb 2020

Sehubungan dengan diberlakukannya Daftar Harga 2020 dan untuk mendukung program digitalisasi dan konservasi lingkungan, dengan ini PT. Schneider Indonesia menginformasikan :

Daftar Harga 2020 dapat di unduh pada tautan berikut ini mulai tanggal 1 Februari 2020 pada link ini.

Ketentuan distribusi :
• Harga sudah termasuk PPN 10%.
• Harga adalah Franco Distributor.
• Daftar Harga 2020 versi digital dapat diinformasikan kepada seluruh pelanggan.

Note : karena attachment pdf berukuran kisaran 230MB , proses download tergantung dari kecepatan internet masing-masing pengguna, harap maklum.
January 22, 2020 In Updates

Pemberitahuan Rencana Kenaikan Harga Schneider Indonesia PL2020

Schneider Indonesia menginformasikan bahwa akan dikeluarkannya Daftar Harga baru (Daftar Harga tahun 2020) dengan detil ketentuan sebagai berikut :

1. Jenis Daftar Harga
• Pada Daftar Harga 2020
List dan tipe Produk akan sama seperti list dan tipe produk yang ada pada Daftar Harga 2019.
• Pada Daftar Harga Retail 2020
List dan tipe Produk akan sama seperti list dan tipe produk yang ada pada Daftar Harga Retail 2019.

Untuk produk lain yang tidak terdapat pada kedua Daftar Harga tersebut, harga belum berubah sampai ada pemberitahuan lebih lanjut.

2. Validitas :
Harga Baru akan mulai berlaku per tanggal 1 Februari 2020.

3. Ketentuan Harga :
• Harga sudah termasuk PPN 10%
• Harga adalah Franco Distributor

4. Potongan Harga :
Potongan harga sesuai dengan Perjanjian Distributor 2020 dan Amandemennya.

5. Pembelian untuk Normal dan Promo :
• Distributor dapat melakukan pembelian menggunakan Daftar Harga 2019 paling lambat tanggal 31 Januari 2020 (diterima oleh Schneider melalui mySE).
• Maksimum total pembelian di bulan Januari 2020 adalah :
o 130% target Kuartal Satu (Q1) per grup produk, untuk tipe Diffuse (Territory) Distributor.
o 130% target Kuartal atau maksimum 40% dari target tahun 2020, untuk tipe Distributor lainnya.
• Pembelian maksimum hanya diperuntukan bagi Distributor yang telah menyepakati target 2020 secara tertulis paling lambat tanggal 31 Januari 2020.
• Apabila terdapat kelebihan pembelian dari nilai maksimum di atas, selisihnya akan ditagihkan menggunakan Daftar Harga 2020.

6. Pembelian untuk Proyek :
• Pembelian untuk proyek menggunakan Daftar Harga 2019 paling lambat tanggal 31 Januari 2020 (diterima oleh Schneider melalui mySE).
• Setelah waktu yang ditentukan, pembelian proyek sudah menggunakan Daftar Harga 2020.
• Tidak diperkenankan adanya “outstanding overdue” pada saat pesanan untuk proyek- proyek tersebut dilakukan.

7. Pengiriman akan disesuaikan dengan CLO 2020 untuk PO normal dan PO Project atau sesuai dengan Distributor Info (DI) untuk PO promo.

8. Pengiriman berdasarkan ketersediaan produk di gudang PT. Schneider Indonesia.

Untuk informasi resmi dari pihak Schneider dapat didownload pada link ini.


July 17, 2019 In Updates

PowerTag NSX (Compact NSX & INS/INV switch)

Melengkapi range produk PowerTag Acti9 yang saat ini sudah komersial dan tersedia di buku Daftar Harga 2019 (Price List 2019), PT. Schneider Indonesia meluncurkan juga produk terbaru , PowerTag NSX, yang berfungsi sebagai wireless energy sensor untuk kebutuhan panel utama dan panel sub distribusi.

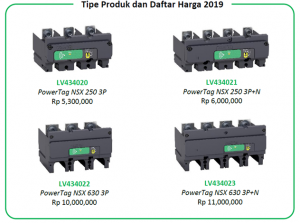

  1. Referensi Produk: LV434020, LV434021, LV434022, LV434023
  2. Grup Produk 2019: SE17 (PTSOL BSC)
  3. Kompatibilitas: Compact NSX, NS, Compact INS, Compact INV dengan rating ≤ 250A (35mm pitch) atau 630A (45mm pitch)
  4. Fungsi: mengukur Arus, Tegangan, Frekuensi, Daya, Energi (kWh), Faktor Daya
  5. Penggunaan PowerTag NSX membutuhkan concentrator untuk membaca data secara wireless, yakni Smartlink SI D (ref: A9XMWA20) atau Smartlink SI B (ref: A9XMZA08).

*Harga dan deskripsi tersedia di buku Price List 2019 halaman 5-21 dan 5-22

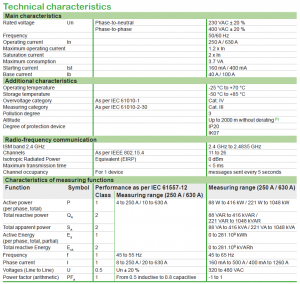

Berikut ini keterangan lebih lanjut mengenai spesifikasi teknisnya.

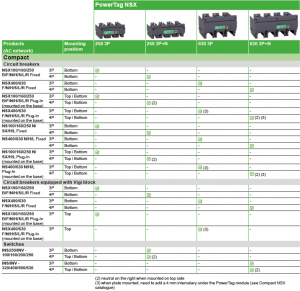

Berikut ini panduan untuk memilih PowerTag NSX yang sesuai dengan setiap breaker/switches.


February 1, 2019 In Updates

Price List – Daftar Harga MCB Schneider 2019

Schneider Indonesia  menginformasikan Daftar Harga MCB Schneider (Daftar Harga 2019) dikeluarkan dengan ketentuan sebagai berikut :

1.  Validitas :
– berlaku mulai tanggal 01 Februari 2019.

2.  Ketentuan Harga :
– Harga sudah include PPN 10%.
– Harga yang tertera adalah Franco Distributor.

3. Pengiriman berdasarkan ketersediaan produk di gudang Schneider.



Daftar harga selengkapnya dapat di download di: Daftar Harga Schneider 2019 General.

Permintaan mengenai partial delivery /  delivery time schedule, pembelian untuk proyek, tambahan diskon dan lain-lain bisa langsung hubungi kami untuk konsultasi lebih lanjut.



Domae Miniature Circuit Breaker (MCB) Schneider
MCB Schneider Domae 3 kutubUntuk pemakaian dengan arus hubung singkat ≤ 4,5 kA
• Kapasitas pemutusan:
Standar SNI IEC 60898-1: 2009
Icn = 4500A (230V – 1P, 400V – 3P).
• Kurva C (magnetis trip antara 5 dan 10 In).
• Daya Tahan MCB :
Electrical Trip: 10,000 kali
Mechanical Trip: 20,000 kali

Jumlah Kutub Ampere (A) Referensi Harga SS
1 Kutub 2A DOM12251SNI 81,950 1
4A DOM12252SNI 81,950 1
6A DOM11340SNI 66,550 1
10A DOM11341SNI 66,550 1
16A DOM11342SNI 66,550 1
20A DOM11343SNI 66,550 1
25A DOM11344SNI 75,350 1
32A DOM11345SNI 78,100 1
40A DOM11346SNI 89,650 1
50A DOM11335SNI 200,750 1
63A DOM11336SNI 200,750 1
2 Kutub 2A DOM11228SNI 229,900 1
4A DOM11229SNI 229,900 1
6A DOM11230SNI 190,850 1
10A DOM11231SNI 190,850 1
16A DOM11232SNI 190,850 1
20A DOM11233SNI 190,850 1
25A DOM11234SNI 220,000 1
32A DOM11235SNI 227,700 1
40A DOM11236SNI 227,700 1
50A DOM11237SNI 426,250 1
63A DOM11238SNI 426,250 1
3 Kutub 6A DOM11347SNI 313,500 1
10A DOM11348SNI 313,500 1
16A DOM11349SNI 313,500 1
20A DOM11350SNI 313,500 1
25A DOM11351SNI 331,650 1
32A DOM11352SNI 364,100 1
40A DOM11353SNI 375,650 1
50A DOM11337SNI 710,600 1
63A DOM11338SNI 710,600 1



MCB iK60A
Price List Schneider MCB iK60aDirekomendasikan untuk spesifikasi kapasitas pemutusan 4.5 kA.
• Kurva C (magnetis trip antara 5 dan 10 In).
• Ketahanan elektrikal (Electrical Trip) 10.000 kali, dan ketahanan mekanikal (Mechanical Trip) 20.000 kali
• Lebar modul per kutub = 18 mm.
• Koneksi kabel ke terminal :
6 sampai 25 A → maksimum 16 mm² kabel serabut atau 25 mm² kabel tunggal.
32 A → maksimum 25 mm² kabel serabut atau 35 mm² kabel tunggal.

Kutub Ampere (A) Referensi Harga (Rp) SS
1 Kutub 6A A9K14106 93,500 1
10A A9K14110 93,500 1
16A A9K14116 93,500 1
20A A9K14120 93,500 1
25A A9K14125 103,950 1
32A A9K14132 108,900 1
3 Kutub 6A A9K14306 426,250 1
10A A9K14310 426,250 1
16A A9K14316 426,250 1
20A A9K14320 426,250 1
25A A9K14325 451,000 1
32A A9K14332 495,000 1



MCB Schneider iK60N – Kurva C
Price List MCB iC60N SchneiderDirekomendasikan buat kapasitas pemutusan 6 kA.
• Kurva C (magnetis trip 5 – 10 Inchi), dengan lebar modul setiap kutub 18mm.
• Ketahanan elektrikal (Electrical Trip) 10.000 kali, dan ketahanan mekanikal (Mechanical Trip) 20.000 kali.
• Koneksi kabel menuju terminal :
2 sampai 25 A → maksimum 16 mm² kabel serabut atau 25 mm² kabel tunggal, dan
32 sampai 63 A → maksimum 25 mm² kabel serabut atau 35 mm² kabel tunggal.



Kutub Ampere (A) Referensi Harga (Rp) SS
1 Kutub 1A A9F74101 146,300 1
2A A9F74102 146,300 1
3A A9F74103 146,300 1
4A A9F74104 146,300 1
6A A9F74106 133,650 1
10A A9F74110 133,650 1
16A A9F74116 133,650 1
20A A9F74120 133,650 1
25A A9F74125 140,250 1
32A A9F74132 159,500 1
40A A9F74140 166,100 1
50A A9F74150 224,950 1
63A A9F74163 264,550 1
2 Kutub 1A A9F74201 404,250 1
2A A9F74202 404,250 1
3A A9F74203 404,250 2
4A A9F74204 404,250 1
6A A9F74206 337,150 1
10A A9F74210 337,150 1
16A A9F74216 337,150 1
20A A9F74220 337,150 1
25A A9F74225 418,550 1
32A A9F74232 451,550 1
40A A9F74240 471,350 1
50A A9F74250 512,050 1
63A A9F74263 552,200 2
3 Kutub 1A A9F74301 602,250 2
2A A9F74302 602,250 1
3A A9F74303 602,250 2
4A A9F74304 602,250 1
6A A9F74306 512,050 1
10A A9F74310 512,050 1
16A A9F74316 512,050 1
20A A9F74320 512,050 1
25A A9F74325 550,000 1
32A A9F74332 586,300 1
40A A9F74340 598,950 1
50A A9F74350 838,200 1
63A A9F74363 1,018,600 1
4 Kutub 1A A9F74401 711,150 2
2A A9F74402 711,150 2
3A A9F74403 711,150 2
4A A9F74404 711,150 2
6A A9F74406 635,800 1
10A A9F74410 635,800 1
16A A9F74416 635,800 1
20A A9F74420 635,800 1
25A A9F74425 697,400 1
32A A9F74432 837,100 1
40A A9F74440 847,550 1
50A A9F74450 1,246,850 1
63A A9F74463 1,442,100 1

Untuk Harga MCB Schneider lainnya, Harga MCCB, Harga ACB bisa anda lihat ataupun download pricelist lengkap disini

Tentang MCB, Schneider dan Sejarahnya

MCB (Miniature Circuit Breaker)

MCB adalah alat elektrik yang pastinya dimiliki setiap rumah yang dialiri listrik PLN. Fungsinya sangat vital, lantaran tanpa MCB penggunaan listrik di rumah akan sangat berbahaya karena dapat memicu kebakaran. Listrik memang sangat berguna bagi kehidupan, tapi juga bisa sangat berbahaya jika tidak tepat dalam penggunaan dan pemasangannya. Berikut ini adalah fungsi MCB dalam rumah :

Switch Pemutus Arus Listrik

MCB berfungsi untuk memutus arus listrik di suatu rumah apabila diperlukan. Tentunya bila terjadi kerusakan alat listrik di rumah, dan anda / tukang listrik hendak memperbaikinya maka anda harus memutus arus listrik di rumah dulu. Tujuannya tentu agar tidak tersetrum. Untuk itu anda tinggal memindahkan switch MCB ke off, maka arus listrik akan terputus dan anda akan aman melakukan perbaikan.

Mencegah Kebakaran akibat Korsleting

Harga MCB SchneiderMemasang MCB adalah tindakan preventif untuk mencegah kebakaran dan kerusakan alat elektronik akibat korsleting. Korsleting sendiri adalah keadaan dimana terjadi hubung singkat arus listrik antara kutub positif dan negatif dari listrik. Korsleting akan menimbulkan arus listrik berlebih yang bisa merusak berbagai alat elektronik di rumah, membakar kabel, bahkan bisa memicu kebakaran jika dibiarkan.

Penggunaan MCB disini dimaksudkan agar ketika terjadi korsleting, MCB akan otomatis memutus arus listrik untuk mencegah kerusakan lebih lanjut. Cara kerjanya adalah ketika arus listrik yang melebihi kapasitas MCB itu sendiri masuk ke dalam komponen MCB. Maka strip bimetal didalamnya akan memuai kepanasan, sampai akhirnya otomatis memutus arus listrik.

Itulah penyebabnya MCB ini datang dalam berbagai kapasitas 1A, 2A, 10A, 20A, bahkan sampai 63A. Semuanya disesuaikan dengan kebutuhan listrik rumah / kantor tersebut. Semakin banyak alat listrik maka kapasitas Ampere MCB juga harus semakin besar.

Walaupun pemasangan MCB ini sangat efektif untuk mencegah kebakaran, tapi ini tidak akan berguna jika MCB rusak atau tidak bekerja dengan baik. Karena itulah untuk keamanan jangan membeli MCB abal-abal, pakailah MCB schneider yang memang sudah terbukti kualitas dan ketahanannya.

Tentang Schneider

Schneider adalah perusahaan elektrik dari Perancis yang didirikan pada tahun 1836. Asal mula nama perusahaan ini diambil dari nama pendirinya yang merupakan 2 bersaudara Eugène dan Adolphe Schneider. Mulanya di tahun 1836 perusahaan ini bergerak di bidang industri besi baja seperti rel kereta, alat-alat kapal dan industri berat lainnya. Tapi seiring berjalannya waktu yaitu pada rentang tahun 1944-1981 terjadi pergeseran fokus perusahaan dari industri peralatan perang  hingga masuk menggeluti sektor sipil. Mulai tahun 1981, Schneider menutup industri besi baja dan konstruksi perkapalan yang dia miliki, sampai akhirnya tahun 1999 Henri Lachmann yang saat itu menjabat CEO mengubah namanya menjadi Schneider Electric. Tentunya ini menunjukkan keseriusan perusahaan untuk menggarap produk-produk elektrik seperti MCB Schneider.

Merk Schneider sendiri sudah sangat tidak asing bagi orang Indonesia karena Perusahaan Perancis ini sudah masuk ke Indonesia sekitar tahun 2012. Saat ini sendiri perusahaan elektrik ini sudah memiliki 3 pabrik di Indonesia, yaitu di Cikarang, Cibitung, dan Pulau Batam. Dari 3 pabrik tersebut Schneider Electric mampu menggaji kurang lebih 4500 karyawan. Bahkan pada tahun 2017, Schneider memperluas pabriknya yang ada di Cikarang hingga pabrik elektrik terbesar di Asia. Kantor Pusat (HQ) dari Schneider Electric ini berada di Rueil-Malmaison, Perancis.

Produk elektrik yang dihasilkan meliputi panel tegangan rendah dan menengah yang termasuk perakitan produk tegangan rendah. Salah satu yang utama adalah MCB Schneider yang sudah terkenal karena kualitas dan keawetannya.
September 19, 2018 In Updates

Penyesuaian Harga 2018 Septmber

Sehubungan dengan adanya dengan nilai tukar Rupiah yang terus mengalami depresiasi terhadap mata uang asing, dengan ini Schneider Indonesia memberlakukan penyesuaian harga untuk produk Schneider Electric dengan ketentuan sebagai berikut:
1. Harga yang sebelumnya berlaku dengan koefisien 1.02 per Agustus 2018, berubah menjadi koefisien 1.05 (tanpa pembulatan)
2. Penyesuaian harga dengan koefisien tersebut berlaku mulai tanggal 18 September 2018 jam 00.00, untuk Daftar Harga General 2018 (buku tebal), efektif 1 Maret 2018.

Untuk lebih lengkap nya , berikut terlampir pemberitahuan dari pihak Schneider Indonesia dapat dilihat disini.

Untuk keperluan bapak ibu lebih lanjut , dapat menhubungi tim kami di email berikut.
July 30, 2018 In Updates

Penyesuaian Harga Agustus 2018

Sehubungan dengan adanya fluktuasi nilai mata uang asing terhadap Rupiah beberapa waktu ini, dengan ini Schneider Indonesia memberlakukan penyesuaian harga untuk produk Schneider Electric dengan ketentuan sebagai berikut:
1. Harga yang sebelumnya berlaku dengan koefisien 1, berubah menjadi koefisien 1.02.
2. Penyesuaian harga dengan koefisien tersebut berlaku mulai tanggal 1 Agustus 2018, untuk Daftar Harga General 2018 (buku tebal), efektif 1 Maret 2018.
3. Untuk Pembelian Non-Proyek:
a. Pembelian menggunakan Daftar Harga 2018 dengan koefisien 1, paling lambat diterima oleh Schneider melalui MySE tanggal 30 Juli 2018 jam 23:59 WIB.
b. Maksimum total pembelian adalah 1.3 (satu koma tiga) kali pembelian rata-rata Non-Proyek (Diffuse) bulan Januari – Juni 2018 per grup produk (SE).
c. Apabila terdapat kelebihan pembelian dari nilai maksimum seperti pada butir 3.b, selisihnya akan ditagihkan menggunakan Daftar Harga 2018 dengan koefisien baru.
d. PO Distributor harus mencantumkan nomor DI-540/BD-NSA/VII/18.
4. Untuk Pembelian Proyek:
a. Pembelian untuk Proyek yang menggunakan Daftar Harga 2018 dengan koefisien 1, paling lambat diterima Schneider melalui MySE tanggal 30 Juli 2018 jam 23.59 WIB.
b. Tidak diperkenankan adanya “outstanding overdue” pada saat melakukan pesanan.
c. Ketentuan ini berlaku untuk Additional Discount Approval (ADA) yang sudah disetujui secara lengkap sebelum tanggal 25 Juli 2018.
5. Tidak diperkenankan adanya Order Modification dan Order Cancelation.
6. Distributor tidak dapat melakukan input order melalui MySE pada tanggal 31 Juli 2018 karena akan ada penyesuaian sistem.
7. Pengiriman berdasarkan ketersediaan produk di gudang Schneider.

Untuk lebih lengkap nya , berikut terlampir pemberitahuan dari pihak Schneider Indonesia dapat dilihat disini.

Untuk keperluan bapak ibu lebih lanjut , dapat menhubungi tim kami di email berikut.
May 8, 2018 In Updates

Revisi Price List 2018 Maret

Pada DI 477 yang kami terima dari PT. Schneider Indonesia, menginformasikan bahwa terdapat perbedaan harga atas beberapa referensi produk dalam Daftar Harga 2018, buku General dengan informasi sebagai berikut :
1. Validitas :
• Harga yang benar dan berlaku adalah yang tercantum pada SAP dan MySE sejak tanggal 1 Maret 2018.
• Distributor Info (DI) dikeluarkan sebagai informasi ralat saja.
2. Ketentuan Harga :
• Harga sudah termasuk PPN 10%.

dengan detil reference dan harga dapat dilihat pada list berikut :





Referensi Harga PL Harga Revisi
A9A27062 149,050 152,350
A9C15924 1,345,300 1,372,800
LV563510 10,364,200 10,100,000
SR3PACKBD 2,194,200 2,413,650
SR3PACK2BD 2,682,860 3,585,450
SR3PACKFU 2,924,540 3,216,900
SR3PACK2FU 3,259,500 3,585,450
TM3AQ4 3,043,700 4,059,000
XZCP1041L5 309,650 315,250
XZCP1241L5 271,700 276,500
XZCP0941L5 309,650 315,250
XZCP1141L5 279,950 284,900
XZCC8FCM40S 323,400 329,150
XZCC12FCM40B 158,950 161,550



Dengan dikeluarkannya Distributor Info ini, Schneider menganggap semua kesalahan telah diperbaiki dan Mitra bisnis dapat menerimanya dengan baik.

Untuk lebih detilnya , lampiran revisi harga 2018 General 2018 Schneider dapat di download di sini.

Apabila ada pertanyaan yang berhubungan dengan produk Schneider, dapat diemail pada link berikut.
March 18, 2018 In Updates

Peningkatan Mutu Contactor Tesys F (F115 – F225)

Schneider Electric melakukan peningkatan mutu terhadap produk kontaktor tipe Tesys F (LC1F115 – LC1F225) dengan menambah lapisan zinc yang dapat mengurangi potensi terjadinya korosi pada kontak magnet. Detail mengenai hal ini dapat dilihat pada gambar di bawah ini.

Dampak perubahan ini adalah kontaktor tipe LC1F yang baru, tidak dapat menggunakan koil AC yang tertera pada buku Daftar Harga 2018 (LX1FF***/LX1FG***).

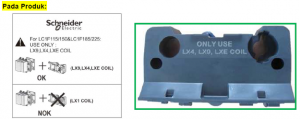

Koil AC yang tepat untuk tipe LC1F yang baru adalah seperti di bawah ini. Untuk koil DC masih dapat menggunakan tipe Koil yang lama (LX4FF***/LX4FG***).

Referensi Contactor Harga (IDR) SS Coil Referensi AC Harga (IDR) SS Coil Referensi DC Harga (IDR) SS
LC1F115 4,721,200 1 LX9FF*** 839,850 1 LX4FF*** 2,073,500 2
LC1F150 5,649,600 1 LX9FF*** 839,850 1 LX4FF*** 2,073,500 2
LC1F185 6,298,600 1 LX9FG*** 1,122,000 1 LX4FG*** 2,153,800 2
LC1F225 6,745,200 1 LX9FG*** 1,122,000 1 LX4FG*** 2,153,800 2



Koil AC 42V 48V 110V 220V 380V
LX9FF 42(2) 48(2) 110(1) 220(1) 380(2)

Cara untuk membedakan LC1F tipe lama dan tipe baru

Apabila Distributor mempunyai produk Koil LX1 sebagai stok atau produk tersebut sudah
terkirim ke pelanggan, maka Schneider menawarkan beberapa alternatif sebagai berikut:
· Distributor / Pelanggan diperbolehkan melakukan satu kali pesanan khusus untuk kontaktor Tesys F tipe lama dengan Daftar Harga 2018 dengan Diskon Tambahan Khusus .
Hal ini bertujuan agar stok LX1 bisa dijual sebagai set lengkap dengan kontaktornya (kontaktor Tesys F tipe lama).
· Pesanan khusus ini dibatasi sesuai jumlah backlog (pesanan yang belum terkirim) ditambah pesanan stok yang dikirim oleh Schneider pada bulan Januari dan Februari 2018.
· Apabila didapati keluhan dari pelanggan akibat penggunaan Koil LX1 yang dipasangkan dengan Tesys F baru, maka Distributor dapat mengajukan ke Schneider untuk penukaran Koil LX1 dengan Koil LX9.



Berdasarkan pada DI-472/PP-BK/III/18, 14 Maret 2018
February 28, 2018 In Updates

Price List – Daftar Harga Schneider Maret 2018

Dear Our Respected Customer,

Berikut terupdate Price List 2018 Schneider Indonesia yang mulai berlaku sejak Maret 2018,
dapat diunduh pada link berikut : download

Selanjutnya untuk produk yang harga nya  belum termasuk di dalam Price List , dapat menghubungi kami disini
February 5, 2018 In Updates

Masterpact NW/NT ACB – Rekomendasi Tes Rutin Dielectric

[vc_row rt_row_background_width=”default” rt_row_style=”default-style” rt_row_borders=”” rt_row_paddings=”true” rt_bg_effect=”classic” rt_bg_image_repeat=”repeat” rt_bg_size=”cover” rt_bg_position=”right top” rt_bg_attachment=”scroll” rt_bg_video_format=”self-hosted”][vc_column rt_bg_image_repeat=”repeat” rt_bg_size=”auto auto” rt_bg_attachment=”scroll”][vc_column_text]

Rekomendasi untuk tes rutin dielectric  dilakukan oleh Panel Builder & Partner/Mitra  terhadap switchboard & cubicle termasuk Masterpact NW / NT ACB atau Compact NS (630b hingga 3200A) dengan Micrologic unit trip7.0A, 2.0E, 5.0E, 6.0E, 5.0P, 6.0P, 7.0P, 5.0H, 6.0H, 7.0H.

Schneider Electric menghimbau bahwa standar persyaratan SNI IEC 61439-1 dan beberapa
peraturan lainnya harus ditaati untuk memastikan keandalan dari Masterpact NW / NT ACB dan rangkaian Compact NS (630b hingga 3200A).

Inspeksi akhir pada perangkat switchboard harus dilakukan dengan teliti, menaati persyaratan yang diberikan pelanggan (kebutuhan eksplisit) dengan menerapkan prosedur operasi yang layak (kebutuhan implisit termasuk  perangkat standar dan peraturan internal spesifik untuk partner).

Dengan pengalaman sebagai kekuatan kami, Schneider Electric selalu menghasikan perangkat berkualitas tinggi, sesuai dengan standar SNI IEC 61439-1 dan SNI IEC 61439-2.

Sebelum menjalankan tes, sangat penting untuk:

  • Melepas semua auksiliari listrik dari pemutus sirkuit (circuit  breaker) seperti Motor (MCH), Shunt/Opening coil (MX), Closing coil (XF), Under-voltage (MN).

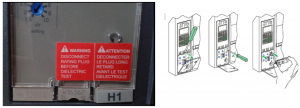

  • Melepas plug rating (long-time rating plug) dari unit trip control Micrologic 7.0A, 2.0E, 5.0E, 6.0E, 5.0P, 6.0P, 7.0P, 5.0H, 6.0H, 7.0H.
    Pelepasan plug rating memutuskan input pengukuran tegangan.



nw-nt



1.Rekomendasi untuk tes dielectric rutin yang dilakukan oleh panel builder dan saat komisioning

1-1. Tes dielectric tahanan frekuensi daya (Withstand power frequency dielectric test/high potential test) (sesuai SNI IEC 61439-1: §10.9.2)
Tes ketahanan dielectric harus dilakukan sesuai dengan standar SNI IEC 61439-1 (perakitan control gear dan switchgear tegangan rendah – Bagian: 1: Aturan Umum). Kondisi pengujian disebutkan pada klausa 11.9, merujuk pada bagian 10.9.1 dan 10.9.2.  Bagian 10.9.2.2 membutuhkan aplikasi dari tegangan AC.
Catatan: persyaratan ini masih relevan dengan standar  SNI  IEC 60439-1  yang digunakan untuk memberlakukan penerapan dari tegangan AC ke tes dielectric  frekuensi daya tanpa ada pilihan lain.

1-2) Insulasi resistensi (SNI IEC 61439-1: § 11.9)
Menurut standar 61439-1, pengukuran insulasi resistensi pada akhirnya dapat dilakukan bila proteksi terhadap beban yang  masuk (incoming) tidak melebihi 250A (tidak  wajib); tidak demikian halnya dengan Masterpact NT/NW atau Compact NS 630b-3200 (nilai arus mini 630A).

2. Pengingat terhadap pedoman inspeksi kualitas untuk switchboard tegangan rendah (LV) perihal tes dielectric
Inspeksi kualitas selalu direkomendasikan kepada  seluruh partner dan anak perusahaan kami.

(Penjelasan lebih detail lihat pada halaman dibawah)

[/vc_column_text][/vc_column][/vc_row][vc_row rt_row_background_width=”default” rt_row_style=”default-style” rt_row_borders=”” rt_row_paddings=”true” rt_bg_effect=”classic” rt_bg_image_repeat=”repeat” rt_bg_size=”cover” rt_bg_position=”right top” rt_bg_attachment=”scroll” rt_bg_video_format=”self-hosted”][vc_column rt_bg_image_repeat=”repeat” rt_bg_size=”auto auto” rt_bg_attachment=”scroll”][vc_gallery interval=”3″ images=”5071,5072,5073,5074,5075″ onclick=”img_link_large”][/vc_column][/vc_row]

Back to Top
Product has been added to your cart
